Brühgruppe und Brühgruppenaufnahme DeLonghi

  • Im Downloadbereich gibt es eine Anleitung zur Demontage der Brühgruppe, hast Du die schon mal angeschaut?

    Gruß
    Gregor

    VA-Werdegang: Jura E75 06.2006-10.2006 >>> Jura S9 Avantgarde 10.2006-07.2007 >>> 08.2007-04.2008: DeLonghi PrimaDonna >>> ab 09.2022 Miele CM7750
    ST-Werdegang: Gaggia Evolution mit Demoka M-203 10.2007-01.2009 >>> Arte di Poccino Bar (ST+Mühle) seit 01.2009 >>> ab 03/2009 La Spaziale Mini Vivaldi + Eureka MCI/T seit 12/2009 Casadio Instantaneous >>> ab 04/2013 Bezzera 2000AL

  • Hallo,danke für deine Antwort.
    Ich habe die Anleitung sogar ausgedruckt, aber ich komme trotzdem nicht weiter.
    Auch die Explosionszeichnung, bringt mich auch nicht weiter.

    Ich hoffe das mir jemand mit Fotos weiterhelfen kann. Ich habe da so eine Vermutung, das die BG mal überarbeitet wurde,
    oder das etwas in der Beschreibung fehlt.
    Meine DeLongi ist ein nachbau von Privileg.

    ICH BIN FÜR JEDES FOTO DANKBAR !!!!! GERNE AUCH DOPPELTE zum Vergleich !

  • Ein Foto kann ich erst heute Abend machen. Kannst Du von Deiner eins machen? Dann knnte ich auch so sagen, ob da was falsch ist oder nicht. Oder Du schaust mal, ob die Anleitung vom Juraprofi
    (Googlen) besser weiterhilft. In der Beschriebung hier im Downloadbereich sind aber eigentlich auch alle Teile der DeLonghi BG zu sehen, da fehlt nix.
    Dabei spielt es auch keine Rolle, dass die Maschine das Privileg-Label trägt, denn es sind keine Nachbauten, sondern werden von DeLonghi im gleichen Werk gefertigt, wie die anderen Maschinen auch.

    Gruß
    Gregor

    VA-Werdegang: Jura E75 06.2006-10.2006 >>> Jura S9 Avantgarde 10.2006-07.2007 >>> 08.2007-04.2008: DeLonghi PrimaDonna >>> ab 09.2022 Miele CM7750
    ST-Werdegang: Gaggia Evolution mit Demoka M-203 10.2007-01.2009 >>> Arte di Poccino Bar (ST+Mühle) seit 01.2009 >>> ab 03/2009 La Spaziale Mini Vivaldi + Eureka MCI/T seit 12/2009 Casadio Instantaneous >>> ab 04/2013 Bezzera 2000AL

  • Hallo, vielen Dank.
    Ich habe mir die Anleitung mal genau angeguckt, so wie es aussieht habe ich alles richtig gemacht, obwohl
    man auf Seite 3: 3 Rote Knöpfe sieht und im letzten Bild 2 Rote Knöpfe.
    Ich habe auch nur 2 !

    Naja ich habe mal ein Foto gemacht, von den Teilen die über sind.
    Das kleine Teil inkl. Feder konnte icdh nun zuordnen: es gehört zum Schlitten, ich muß nur nochmal gucken wie das wieder drauf gehört,
    ich hoffe ich bekomme das wieder hin

    Und das Große Teil gehört wohl zur BG, wird das nur so aufgesteckt ?

    LG
    Bilder

    • 999.jpg

      34,62 kB, 640×480, 194 mal angesehen

  • Ich weiß nicht, wo Du auf Seite 3 den 3. roten Knopf entdeckst. Auf dem ersten Bild der 3. Seite sieht man die BG von unten, mit nach rechts zeigender Front, was da rot durchscheint ist der linke Entriegelungsknopf, auf dem 2. Bild der 3. Seite liegt die BG auf der Seite und man sieht ebenfalls den linken Entriegelungsknopf. Es gibt auch keine DeLonghi BG mit 3 Knöpfen.

    Das große Teil auf Deinem Bild gehört unten in die BG, sieht man in der Anleitung auf Seite 5, unterstes Bild.

    Wenn Dir aber unsere Anleitung nicht weiterhilft, kann ich Dir nur empfehlen, die Anleitung vom Juraprofi anzuschauen (Google, Stichwort Juraprofi, erstes Suchergebnis und dann "Serviceanleitungen").
    Dort ist auch Schritt für Schritt der Zusammenbau erklärt, auf Seite 13 sieht man dann auch, wie das große Teil eingebaut werden muss.

    Die anderen Kleinteile kann ich selber nicht zuordnen, hatte ich bisher nicht in der Hand.

    Gruß
    Gregor

    VA-Werdegang: Jura E75 06.2006-10.2006 >>> Jura S9 Avantgarde 10.2006-07.2007 >>> 08.2007-04.2008: DeLonghi PrimaDonna >>> ab 09.2022 Miele CM7750
    ST-Werdegang: Gaggia Evolution mit Demoka M-203 10.2007-01.2009 >>> Arte di Poccino Bar (ST+Mühle) seit 01.2009 >>> ab 03/2009 La Spaziale Mini Vivaldi + Eureka MCI/T seit 12/2009 Casadio Instantaneous >>> ab 04/2013 Bezzera 2000AL

  • Hallo,
    die Seitenzahlen beziehen sich auf die Anleitung: BND / Überholen,
    Revidieren der Brüheinheit

    Juhuu, die BG ist wieder zusammen

    nun fehlt mir nur noch der Schlitten und das komische Anbauteil, ob da auch die Feder reinghört ?
    Vielleicht weiß du das ?
    Bilder

    • P1010001.JPG

      32,65 kB, 640×480, 164 mal angesehen

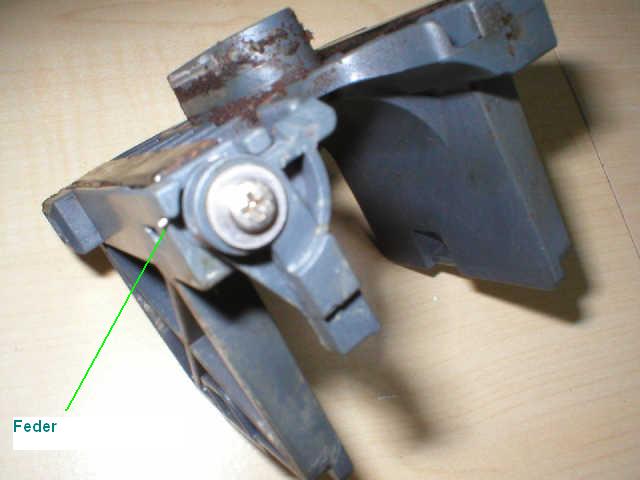

    • P1010002.JPG

      33,2 kB, 640×480, 162 mal angesehen
