Hallo liebe Schrauberkollegen,

bin gerade etwas ratlos mit oben genannter Maschine.

Habe die Maschine mit dem Fehlerbild bekommen, dass die Brüheinheit ganz oben war. An den Strom gesteckt und zu der Zeit führ sie dann einmalig in die Grundstellung.

Daraufhin habe ich die Maschine komplett durchgewartet. Quasi Brühgruppe, Antrieb und Brühkolben gewartet, gereinigt und geschmiert.

Nun alles wieder zusammengebaut, erster Test gleich allgemeine Störung.
Immer wieder Stecker raus und rein, weil sich dann gelegentlich die Brühgruppe kurz (leider nur nach oben) bewegt und keine allgemeine Störung kommt.
Einmal hat er noch die Grundstellungsfahrt gemacht aber danach war es gleich wieder vorbei.
Oberen und unteren Endschalter durchgemessen und beide funktionieren tadellos.
Im Testmodus kann ich den Antrieb zwar hochfahren, aber nicht runter.
Reedplatine habe ich 4 Stück ausprobiert, immer das gleiche Fehlerbild.
Natürlich auch mehrere RESET's.

Könnte es jetzt noch ein Triac sein, oder worauf würdest Ihr schließen?

Bitte helft mir :).

ist der quasi für den Abwärtsantrieb zuständig oder generell für den Antrieb?

So sieht der sehr gut aus. Nichts abgeplatzt und auch alles lesbar.

hmmm okay ich stehe da ja irgendwie hinter dir, aber ich verstehe es nicht ganz. Im ausgebauten zustand und mit Messergerät schalten die beiden Schalter jeweils durch bzw. sperren.
Meinst du, wenn Strom an die Sache kommt, könnte sich das durchaus ändern und z.b. ein Kriechstrom fließen?

hab beide ersetzt und leider keinen Erfolg. bei jedem Stecker einstecken, fährt die Brühgruppe ein Stück hoch und bleibt dann stehen. Wenn sie dann ganz oben ist, kommt dann gleich die allgemeine Störung
Ich kenne es auch noch so, dass es klick macht und die Brühgruppe dann losfährt aber hier klickt es 3 mal, dann fährt die Brühgruppe ein Stück hoch und fertig.

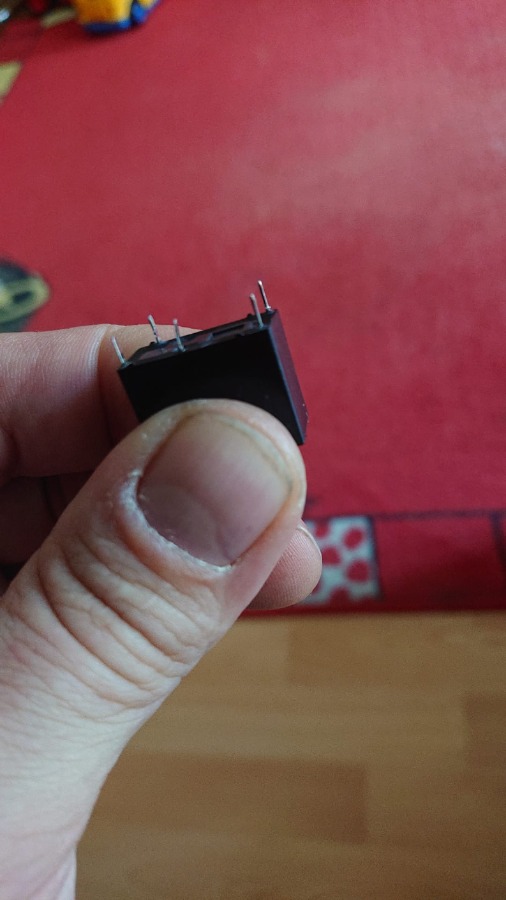

Ich glaube ich habe die Schuldigen gefunden. Habe die beiden Relais mal ausgelötet. Normaler Weise sollten die ja im inneren nicht klappern, aber die klappern wie eine Schraubenbüchse. Eins lauter als das Andere.
Jetzt natürlich wieder die Krux der Geschichte. Man bekommt diese Teile momentan nirgendwoher, nicht einmal vergleichbare .
Danke Deutschland für den Zoll aus China.

Das wird ne Sucherei...

Zu deinen Messungen kann ich momentan noch nichts sagen. Das Relais für aufwärts hat ja noch einigermaßen funktioniert.
Wenn du mir jetzt sagst, wo ich die Relais herbekomme, dann mache ich auch deine Messungen

Das ist der Falsche . Der hat nur 5V und ich brauche 12V

ist ja gut ist ja gut .

Das ist aber auch wieder die 5V Variante . Zumindest laut dem Bild
