DeLonghi Magnifica ESAM 3200 S- Brüheinheit klemmt oben fest. Wie verfährt man am besten, um Problem einzugrenzen

Stefan · 27. Januar 2014, 20:28

comerzer schrieb:

Es leuchtet jedoch die Spültaste, welche das Heizelement beim Gerdückthalten aufheizt.

Das könnte vom Potitest sein, verdreh mal beide Drehregler.

comerzer · 27. Januar 2014, 20:57

Ne, die ändern nur "Wasser" "Behälter" und Warnung.

Wenn ich jetzt Einstecke ist der Selbsttest zu hören. Dannach beim einschalten leuchtet 1Tasse 2 Tassen und Dampf je nacheinander auf sowie Spülung dauerhaftes blinken... O_o

_____
Woher weißt du das denn eigentlich alles? Danke für die Hilfe!

Stefan · 27. Januar 2014, 21:04

Vermutlich hast du bei TB-Wechsel die 2 Kabel vom Microschalter am Dampfdrehknopf etwas "gestreckt"

und dadurch die 2 Anschlussfahnen an dem Microschalter zusammengebogen. Und das dauerhafte Blinken der Spültaste sagt: Entkalke mich

comerzer · 27. Januar 2014, 21:07

Hups, ja das könnte es wohl gewesen sein. Eine unbeabsichtige überstreckung :floet: . In diesem Augbenblick erhalte ich Kaffee.

Danke Dir!!! :verneig:

.

Stefan · 27. Januar 2014, 21:07

Bitte dir :thump:

Peter55 · 28. Januar 2014, 20:23

Stefan schrieb:

Vermutlich hast du bei TB-Wechsel die 2 Kabel vom Microschalter am Dampfdrehknopf etwas "gestreckt" und dadurch die 2 Anschlussfahnen an dem Microschalter zusammengebogen. Und das dauerhafte Blinken der Spültaste sagt: Entkalke mich

Alle Achtung Stefan - 100 Punkte . :thump:
Und der muss auch sein .... :verneig:
Ich brauch jetzt sofort einen ...

toko · 16. April 2014, 17:08

Bei mir wars auch die Reed-Platine!

Jetzt klappts auch wieder mit dem Kaffee! [img]http://www.kaffee-welt.net/wcf/images/smilies/smile.gif[/img]

Vielen Dank !!!!

[img]http://www.kaffee-welt.net/wcf/images/smilies/gott.gif[/img]

SegaMan · 22. April 2015, 19:54

Hallo!

Wo finde ich denn die Endpunktschalter genau?
Hab heute die Reed Platine eingebaut, meine Brühgruppe bleibt aber trotzdem sporadisch (nur nach dem Einschalten) in der oberen Position hängen.

Im Service Mode funktioniert das Hoch/Runterfahren allerdings ohne Probleme und die Brühgruppe bleibt auch jeweils in der Endposition (oben/unten) stehen.

Stefan · 22. April 2015, 20:03

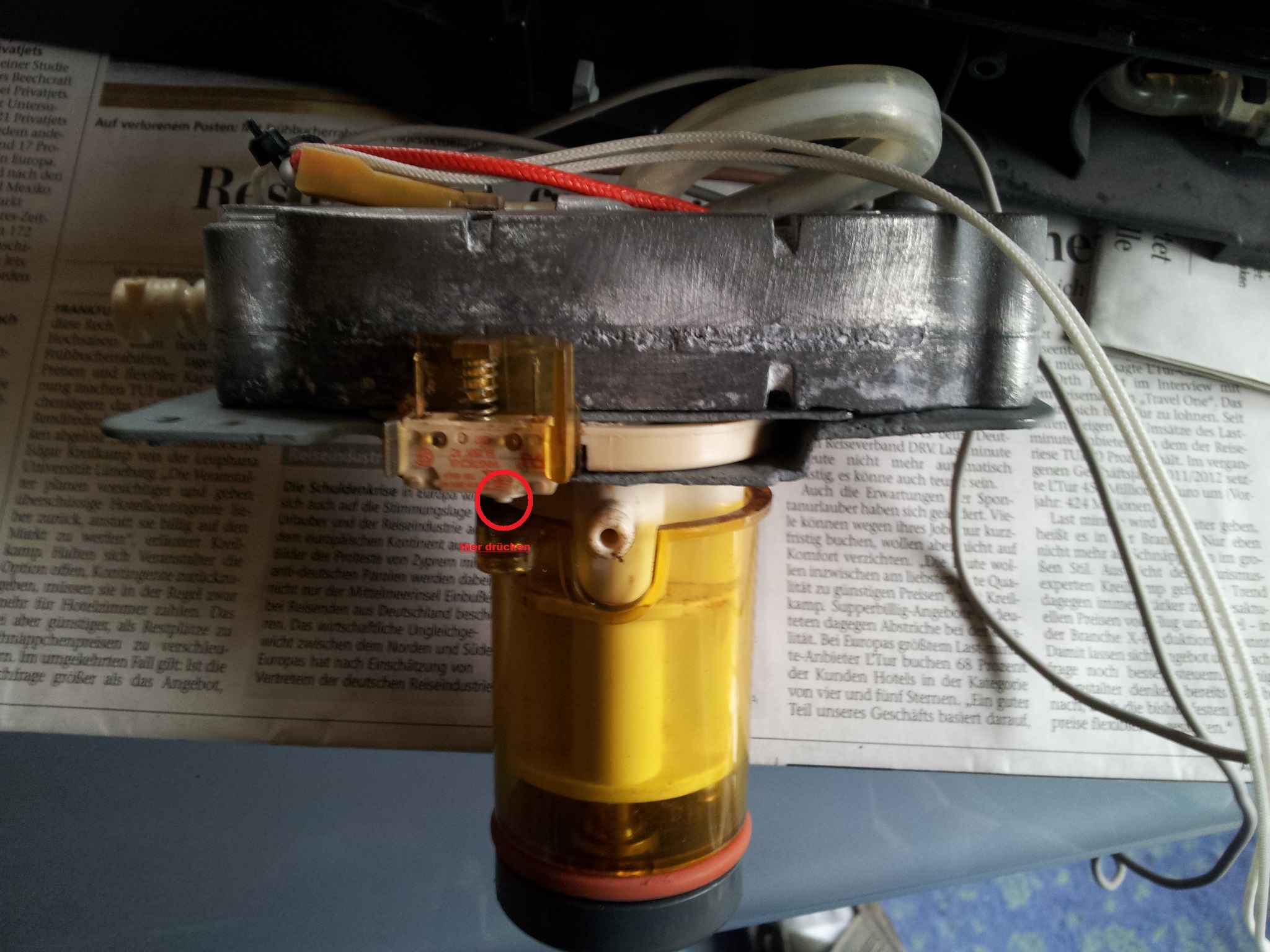

Unten im Bild zu sehen.

SegaMan · 22. April 2015, 20:25

Super Danke.

Und wo versteckt sich der untere Schalter

Stefan · 22. April 2015, 20:29

All Inclusive?

SegaMan · 22. April 2015, 20:34

Himmel, bin aber auch echt Blind, finde sogar Bilder nicht

Danke nochmal!

Ist aber nicht der selbe Schalter wie oben oder?
Finde bei meinem Kaffeeladen im Shop nur den oberen Schalter.

Der untere Schalter scheint etwas ungünstig zum tauschen zu sein, wie kommt man da am besten ran?

Stefan · 22. April 2015, 20:37

SegaMan schrieb:

Ist aber nicht der selbe Schalter wie oben oder?

Nein, oben ist ein Öffner und unten ein Schließer.

SegaMan schrieb:

Der untere Schalter scheint etwas ungünstig zum tauschen zu sein, wie kommt man da am besten ran?

Von unten aufmachen, die 4 Motorschrauben weg, Motor abziehen, dann kommst hin.

SegaMan · 22. April 2015, 20:42

Ok Danke.
Dann muss ich schauen wo ich den unteren Schließer herbekomme.

Stefan · 22. April 2015, 20:48

SegaMan schrieb:

meine Brühgruppe bleibt aber trotzdem sporadisch (nur nach dem Einschalten) in der oberen Position hängen.

Kannst du davon nicht mal mit überbrückter Türe ein kleines Filmchen machen: Fronttüre öffnen und von oben auf die Türe schauen, siehst du eine "Nase" vorschauen. Diese Nase geht beim zumachen in eine Aussparung. Wenn du in diese mit einer Lampe leuchtest, siehst du den Microschalter. Diesen kannst du z.B. mit einem Stück Pappe überbrücken.

SegaMan · 22. April 2015, 20:52

Mach ich wenn ich die Maschine das nächste mal offen habe.

SegaMan · 23. April 2015, 10:13

Mal blöd gefragt.
Das Problem mit dem "Hängen" der Brühgruppe in der oberen Position hab ich weiterhin, und zwar immer nur beim Einschalten des Gerätes. Wenn ich dann einmal im Service Mode war (wo alles prima funktioniert) und das Gerät neu einschalte passt alles und die Maschine funktioniert wie sie soll. Gehe daher eher mal nicht von den Endschaltern aus.

Was die Maschine aber schon länger hat ist das sie länger braucht bis sie einsatzbereit ist, also sich "aufwärmt".
Kann es sein das da irgendwo das Problem liegt und die DeLongi deshalb hängenbleibt weil sie die erforderliche Temperatur nicht in einem gewissen Zeitrahmen schafft?

Vom Ablauf her zeigt sie nämlich auch nicht sofort das Warnlicht wenn die Brühgruppe ganz oben angekommen ist. Die Maschine bleibt dann ca. 2min stumm und dann kommt das Signal wo sie sonst anfangen würde das heisse Wasser zur Reinigung durchzulassen.

MikeAstra · 23. April 2015, 12:18

Servus,

SegaMan schrieb:

Kann es sein das da irgendwo das Problem liegt und die DeLongi deshalb hängenbleibt weil sie die erforderliche Temperatur nicht in einem gewissen Zeitrahmen schafft?

mess mal die Widerstände:
Verschiedene Widerstandsmessungen an einer ESAM. Ergänzung Thermosensor 10/12. Ergänzung Solenoidventil 08/13. Ergänzung Antriebs- und Mahlwerksmotor 10/13

SegaMan · 23. April 2015, 20:41

Also die zwei Thermosicherungen sind durchgängig.
Der Thermosensor hat bei abgezogenem Stecker 113kOhm.

Und beim Thermoblock hab ich (angeschlossen) 83Ohm was die einzige Auffälligkeit ist denn laut der Widerstandstabelle sollten es 40-54Ohm sein.

Stefan · 23. April 2015, 20:44

SegaMan schrieb:

Und beim Thermoblock hab ich (angeschlossen) 83Ohm was die einzige Auffälligkeit ist

Defekt, den mußt du wechseln. Sollte der Fehler sein.
