Hallo, habe eine ESAM 5600.S. Gestern funkionierte sie noch ganz normal. Heute läßt sie sich nicht mehr einschalten und macht keinen Mucks mehr. Diplay zeigt nichts an und sie macht auch keine Geräusche mehr. Spannung liegt an der Leistungplatine an. Was kann das sein? Tippe auf die Leistungsplatine?
Hilfe:ESAM 5600 lässt sich nicht mehr einschalten
-

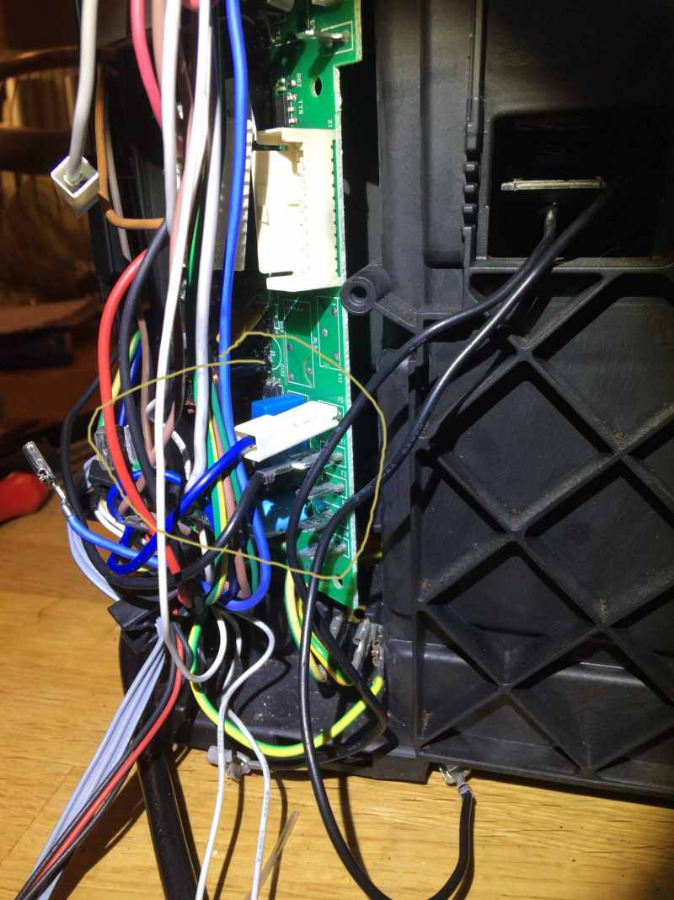

Zieh mal alles an der Leistungselektronik ab, nur die Zuleitung und das Bedienteil dran lassen. Lässt sie sich jetzt einschalten?
-
Zuleitung = Netzkabel ?
-
-
Zuleitung = Netzkabel ?
-
blau und schwarz ( plus und minus) :opa:
meint man nun die Zuleitung ?
Netzkabel hat kein plus und minus,
oder verwechsle ich gerade was ?? -
Ja, da Wechselstrom kein + und - hat sondern L und N.
Multimeter auf Wechselspannung und alles bitte mit vorsicht, auch ein Phasenprüfer kann helfen, muss dazu nur den Stecker einmal um 180°Grad drehen um die zu sehen ob beide Leitungen von der Zuleitung Durchgang haben.Frage, wenn du selbst keine Kenntnisse hast, eine Elektriker oder Elektroniker um Hilfe.
MfG Chris
-
Und logischerweise auch den Schutzleiter von der Zuleitung dranlassen.
-
-

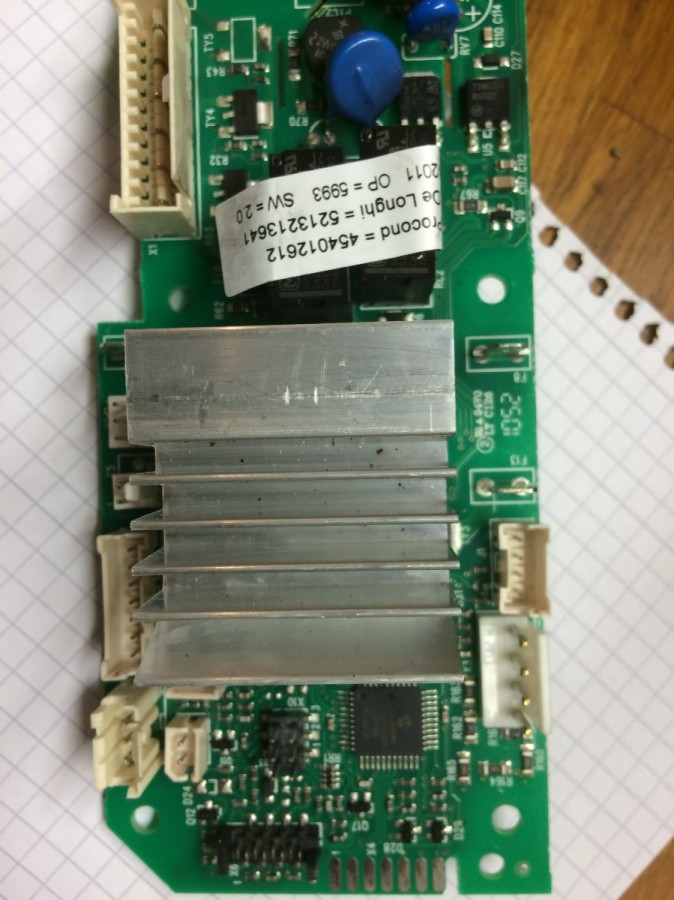

Dann mach mal von der Leistungselektronik ein paar vernünftige Bilder, die man vergrößern kann.
-
Komponent "U5" hat Aufdruck "79M05", richtig? Das ist ein sehr wichtige Komponent --> macht eine Spannung von -5V aus -12V, Diese Spannungen bracuht die Platine um zu funktionieren.
Schliess mal den Netzspannung an (Live, Neutral, Erdung).
Mess jetz die Spannung zwischen (Mulitmeter auf "Gleichspannung" / DC):
- Pin 1 und Pin 2: sollte -12 V sein
- Pin 1 und Pin 3: sollte -5 V sein
(Pin 1 = GND = schwarze Testspitze ;Pin 2 oder Pin 3 = rote Testspitze
Vorsicht! Kein Kurzschluss machen!
Den metalen "Tab" ist verbunden mit Pin 2, an diese Seite ist es einfacher messen.Als dies -12V Spannung und/oder -5V Spannung nicht da ist, wird den Maschine nicht funktionieren.
-
Mach mal parallel zu Rolands Messungen von den 2 Bauteilen bessere Fotos.
-
-
Hallo Roland11,
habe das gleiche Problem und wollte das Bauteil To-252 DPAK suchen bzw. kaufen. Finde aber nur welche mit der Bezeichnung 78M05 ansatt 79M05. Kann man diese auch verwenden? Wenn nicht, gibt es irgendwo eine Quelle wo man diese erwerben kann?
Vielen Dank für die Antwort.
-

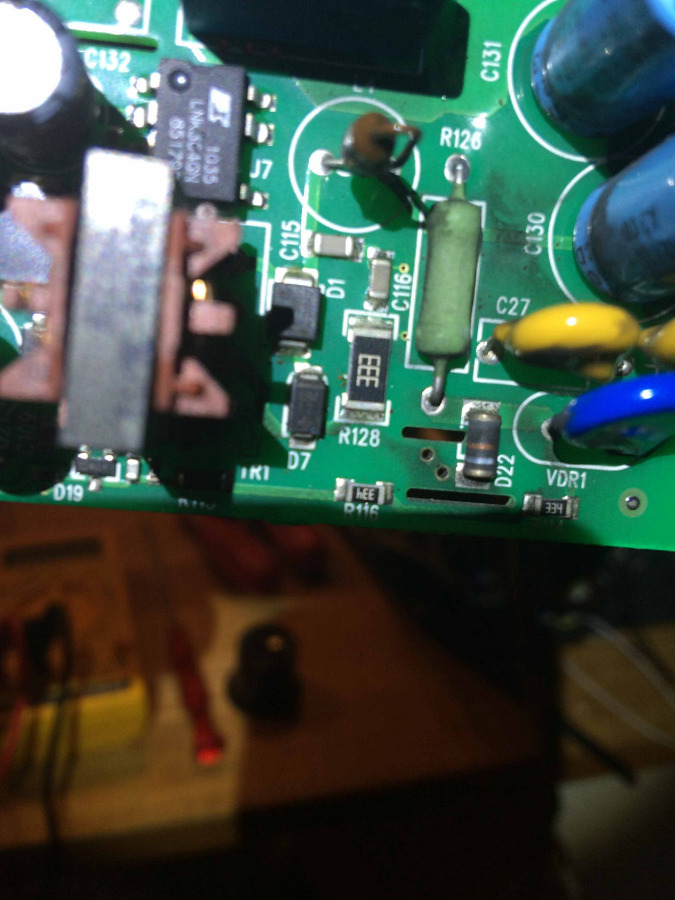

Was ist mit dem Trafo passiert? Der sieht nicht gesund aus, wenn ich das richtig sehe
-
Was ist mit dem Trafo passiert? Der sieht nicht gesund aus, wenn ich das richtig sehe
Der 'normale' Trafo 230 VAC ===> 12 V AC gibt es nicht auf diese Platine, hier ist es ein Schaltnetzteil.
-
Hallo Roland11,
habe das gleiche Problem und wollte das Bauteil To-252 DPAK suchen bzw. kaufen. Finde aber nur welche mit der Bezeichnung 78M05 ansatt 79M05. Kann man diese auch verwenden? Wenn nicht, gibt es irgendwo eine Quelle wo man diese erwerben kann?
Vielen Dank für die Antwort.
Nein, der 78M05 kannst du nicht gebrauchen => die macht eine positive 5V (+5V), der 79M05 macht eine negative Spannung (-5V).
Diese 79M05 kann man doch überall bestellen:
Z.B.:
- Mouser: http://www.mouser.de/Search/Refine.aspx?Keyword=79m05
- Conrad: https://www.conrad.de/de/pmic-spannu…-3-1253017.html
- Farnell: http://de.farnell.com/webapp/wcs/sto…true&st=tS79M05Oder bestelle z.B. einen NTE961, das ist ein equivalent, als ich es gut erinnere.
Aber erst mal messen, ist mein Vorschlag.
-
