Delonghi ESAM 4500 defekt

Zitat von Stefan

Hast du den Ratschlag von Pusche mal probiert?

Moin.
als neues Mitglied würde mich interessieren, wo denn der Fehler steckte. Ich habe nämlich das gleiche Problem. Neue Leistungsplatine verbaut und wie zuvor geht gar nichts.
230V Spannung liegt an, auch wenn alle Kabel bis auf Display ab sind, tut sich gar nichts.
Code alte Platine: 5232116500, Code neue Platine: 5213212811
Der Lieferant sagt, die Platine passt. Stimmt Ihr dem zu?
Was könnte noch defekt sein?
Danke für Antworten und gesunde Grüße
Detlef

Verschiedene Platinencodes sind sicher nicht gut. Bis jetzt heißt es immer, und das Schreiben auch die Händler wo ich kaufe, das die Nummern übereinstimmen müssen.

Zitat von wildekarotte

Code alte Platine: 5232116500, Code neue Platine: 5213212811

Oder eine gebrauchte Platine mit richtiger Nummer kaufen bei @SpanierHH als du nicht sicher bist von der Nummer.

Zitat von wildekarotte

Code alte Platine: 5232116500, Code neue Platine: 5213212811
Der Lieferant sagt, die Platine passt. Stimmt Ihr dem zu?

Ja, sollte passen

Zitat von wildekarotte

Neue Leistungsplatine verbaut und wie zuvor geht gar nichts.

Hast du vorher die Maschine mal nach der Anleitung im Downloadbereich ohmisch durchgemessen?

Zitat von wildekarotte

230V Spannung liegt an, auch wenn alle Kabel bis auf Display ab sind, tut sich gar nichts.

Display geht auch nicht an?

Zitat

Code alte Platine: 5232116500, Code neue Platine: 5213212811

Das passt, die sind kompatibel.

Sofern sich gar nichts rührt, ist einer der Sensoren hin. Welcher? Kann ich, ohne die Vorgeschichte zu kennen, nicht sagen.
Du kannst aber zunächst die Leistungselektronik testen. Ziehe alle Sensoren ab, nur die beiden NTC (Wärmefühler) bleiben dran.
Nach Stromzufuhr muss das Relais klacken und somit die Brühgruppe nach unten fahren.
Passiert das nicht = Platine hinüber.

Funktioniert dies, nach und nach die weiteren Sensoren anschließen und immer wieder Strom rauf....

Zitat von Stefan

Ja, sollte passen

Hast du vorher die Maschine mal nach der Anleitung im Downloadbereich ohmisch durchgemessen?

Habe ich gerade erst durch Deine Nachricht erfahren. Daher nicht gemessen.

Display geht auch nicht an?

Nein

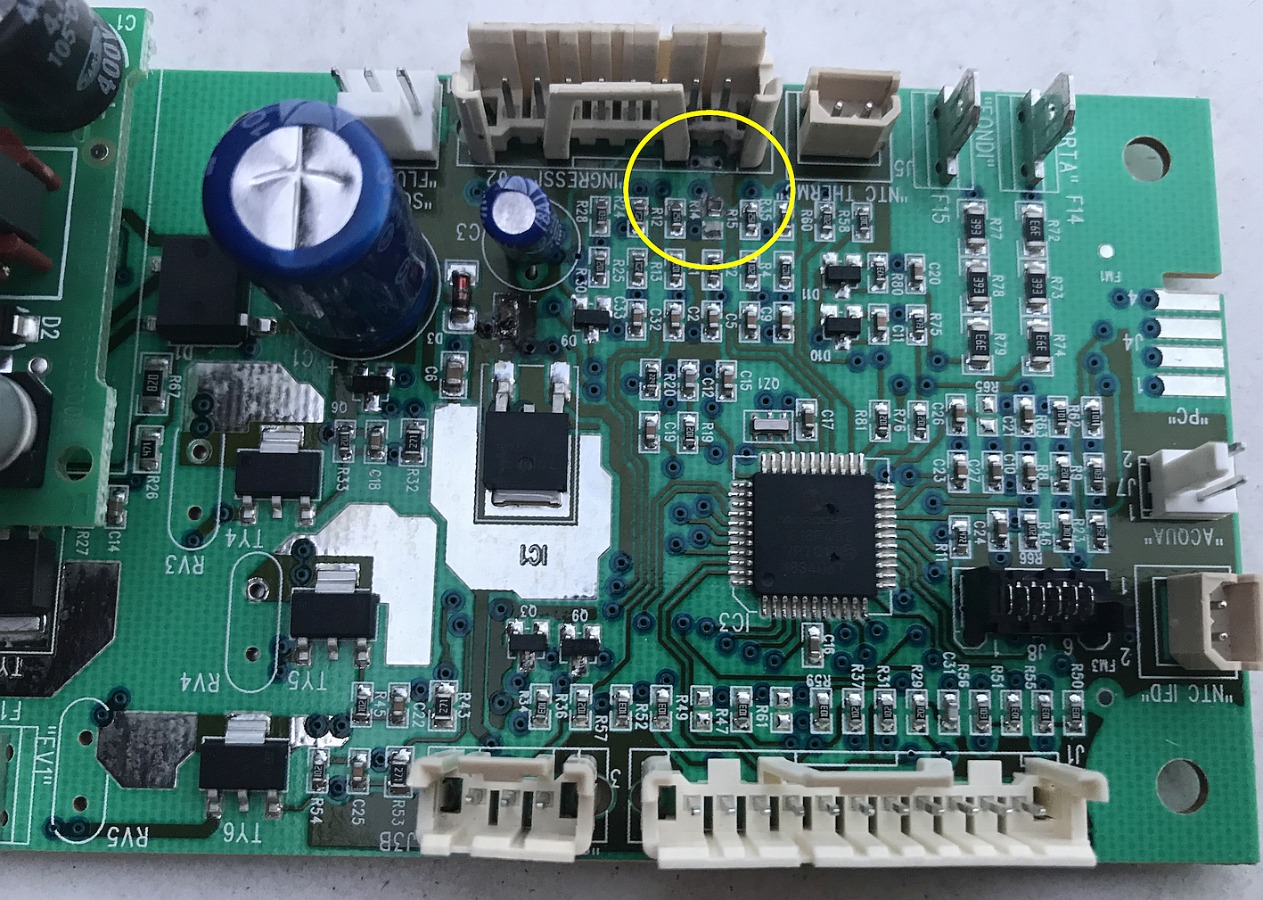

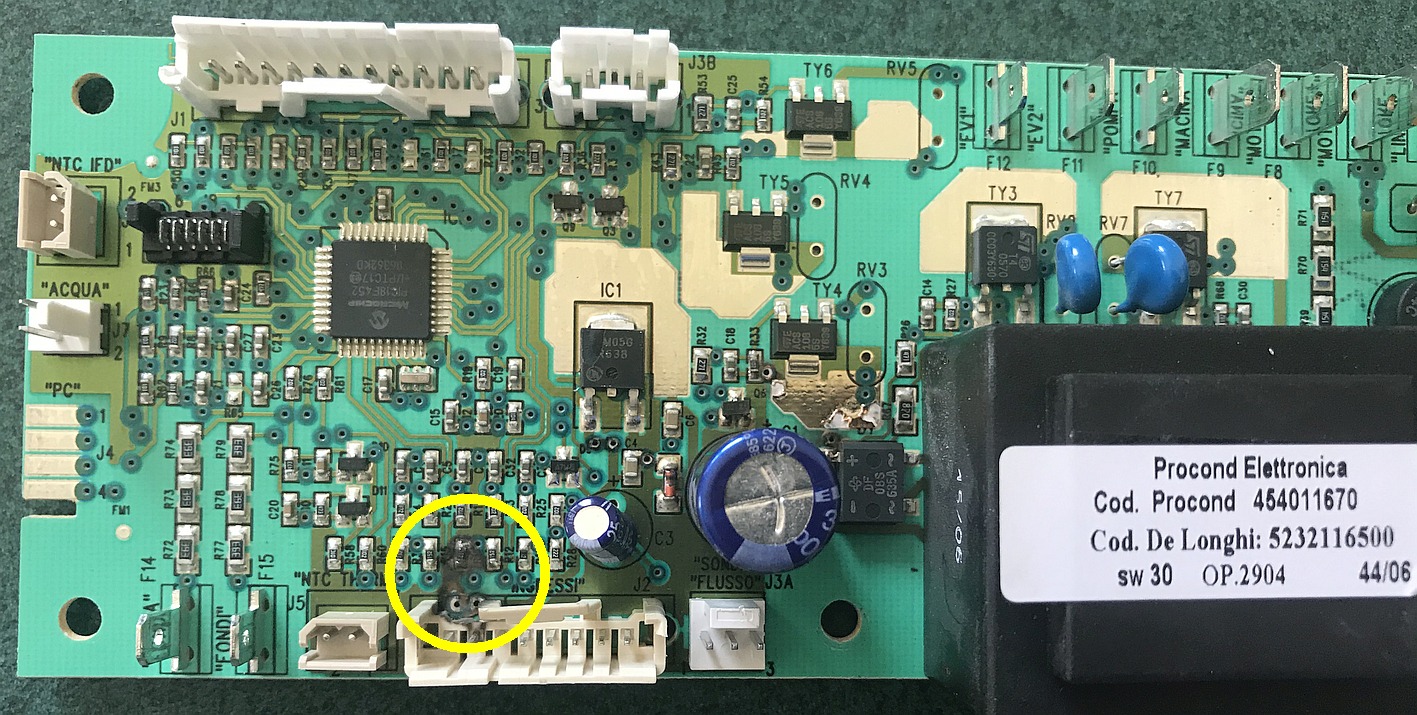

Habe nun Lehrgeld gezahlt: Neue Platine ist auch defekt. An der gleichen Stelle wie die alte, am Mehrfachstecker, SMD-Bauteil R14

Welches Bauteil in der Maschine verursacht diesen Fehler?

Zitat von OlliFFM

Das passt, die sind kompatibel.
Sofern sich gar nichts rührt, ist einer der Sensoren hin. Welcher? Kann ich, ohne die Vorgeschichte zu kennen, nicht sagen.
Du kannst aber zunächst die Leistungselektronik testen. Ziehe alle Sensoren ab, nur die beiden NTC (Wärmefühler) bleiben dran.
Nach Stromzufuhr muss das Relais klacken und somit die Brühgruppe nach unten fahren.
Passiert das nicht = Platine hinüber.

Funktioniert dies, nach und nach die weiteren Sensoren anschließen und immer wieder Strom rauf....

Danke für Deinen Hinweis. Leider kam er zu spät; siehe obigen Beitrag: Neue Platine ist auch geschrottet. Da nun ersichtlich ist, dass nicht nur die Leistungsplatine defekt Ist/war, sondern auch weitere Bauteile, ist die Reparatur nun für mich gestorben, da ich nicht noch weitere Zeit/Geld opfern möchte. Daher Ebay-Kleinanzeigen.......

Danke für Eure Hilfe und Unterstützung
Detlef

Darunter sitzt der Multistecker zu den Sensoren Tür, Trester, Endschalter oben und unten BG.
So'n Widerstand kostet paar Cent.
Ich würde im Schaltplan nachsehen aber wenn kein Eingriff mehr erfolgt ist es ja eh Banane
