Pin-Belegung Leistungsplatine ESAM 4200.S EX:1

Hallo zusammen,

ich habe bei einer Generalüberholung einen richtigen Anfängerfehler gemacht und finde die Steckplätze für Thermosicherung und Temperatursensor des TB nicht. Eigentlich finde ich gar keine freien Plätze...

Die Platine hat das Code 5213211641. Es wäre schön, wenn jemand mir helfen und entsprechende Fotos zur Verfügung stellen könnte.

Besten Dank und viele Grüße

leroy

P.S. Vielen Dank an die Forum-Betreiber und helfende Experten. :1f609: :1f44d:

Hallo Roland,

danke für die schnelle Rückmeldung. Dieser Anschluss is aber für die Dampfheizung. Ich glaube, ich habe etwas Grundlegendes nicht verstanden. Es gibt außerdem die Anschlüsse des TB, oder nicht? Das wären 1x Temp.Sensor und 2x Thermosicherung. Ich hatte bisher ein EAM-Modell under verstehe nicht richtig, wie angeschlossen werden soll, denn auch ESAM benötigt die drei Anschlüsse vom TB... dachte ich, zumindest.

Danke

leroy

Lieber Roland,

besten Dank für Deine Mühen. Ich bin aber ganz verwirrt. :1f628: Im Gegensatz zu meiner alten EAM ist in der ESAM dieses Teil, das bei BND einfach als "Thermoblock" bezeichnet wird, verbaut, und das Wasser geht nach der Pumpe nicht direkt zum TB sondern erst über diesen Erhitzer und dann zum TB und Brühgruppe, alternativ wohl je nach Ventilstellung zur Aufschäumungsdüse. Also benötige ich Steckplätze für 2x Temperatursensor und 2x Thermosicherung (der Dampferhitzer hat wohl keine Thermosicherung?) - oder ich verstehe irgendetwas grundlegend falsch!

Meine Frau ist mangels Kaffees schon ganz :1f621: !

Nochmals Danke,

leroy

Edit: Ich sehe, dass die Dampfdüse natürlich über den oBk gespeist wird. Der Erkenntnis hilft mir trotzdem nicht weiter, ich frage mich weiterhin wie ein TB angeschlossen werden soll.

--SOLVED--

Hallo Roland,

nochmals vielen dank für Deine Unterstützung. Bei der EAM-Version lief die Stromversorgung des TB über die Thermosicherungen, daher vielleicht meine nicht sach- und fachgerechte Beschreibung. Ich dachte, ESAM bedeutet: EAM mit Edelstahl-TB (S = stainless steel). Es werden sowohl obiger TB ("neue Version") als auch die "klassische" Version als Ersatzteil für ESAM 4200.S EX:1 ausgewiesen. Keine Ahnung...

Jedenfalls unterlag ich tatsächlich einem grundlegenden Missverständnis, denn meine Maschine hat die zuerstgenannte TB-Version mit der Auswirkung, dass ein Blech als Niederhalter für das Übergangsstück zum oBk benötigt wird, da kein TB oben drauf sitzt. Ich habe das nirgends erklärt gesehen, und weder BND noch die andere Shop weist darauf hin. Ich poste dazu später Fotos, wenn ich etwas Zeit habe.

Mich würde interessieren, warum DeLonghi scheinbar(?) parallel zwei ganz verschiedene technische Lösungen verbaut. Die klassische Version konnte gewartet werden - ich vermute, die neue nicht; der neue TB kostet als ET 24 €, der klassische 73 €. Kann irgendeiner etwas dazu sagen? Gibt es eine eindeutig bessere Version?

Danke!

leroy

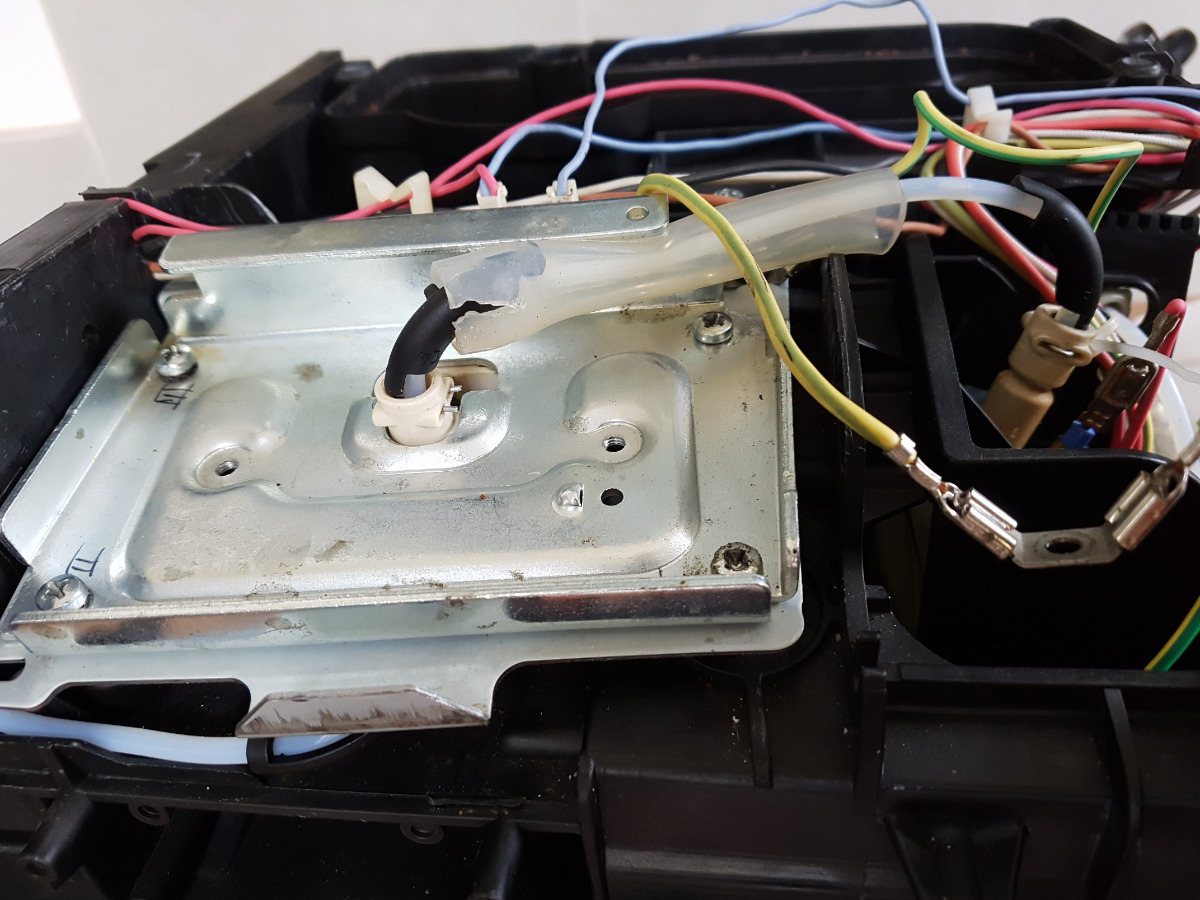

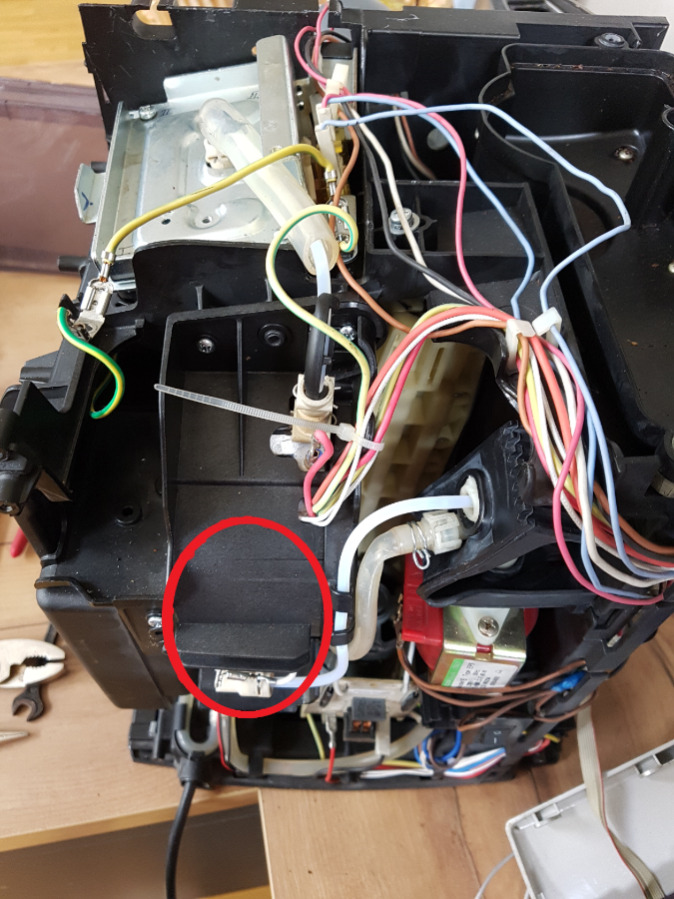

Da diese Ausstattung wenig thematisiert wird, hier ein paar Photos von meiner Konfiguration: Dirchlauferhitzer 1x 1400 W anstelle eines TB 2x 600 W mit Blech als Niederhalter. Im ersten Foto versteckt sich der Durchlauferhitzer im roten Kreis hinter der Kunststoffverkleidung.

Bei Bedarf stelle ich auch ein .pdf für download zur Verfügung, sagt nur Bescheid.
