DeLonghi Magnifica ESAM4200.S Fehlerlampen - Achtung,+ 1 Tasse + 2 Tassen leuchten konstant.

Der Schaltplan den ich im Beitrag 4 empfohlen habe, passt genau auf Deine Platine.

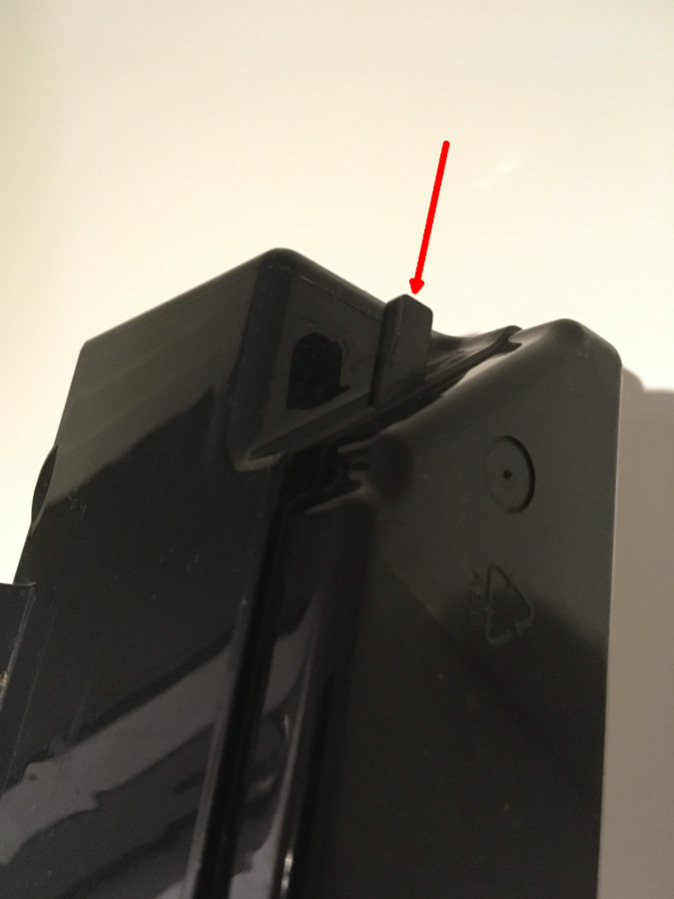

Der Antriebsmotorstromkreis ist nur geschlossen, wenn der Mikroschalter der Servicetür und der Tropfschale geschlossen sind.
Damit meint Peter55 vermutlich die Voraussetzungen.
Leider hast Du viele Messungen gemacht, aber noch keine Rückmeldung den Vorschlägen in meinem Beitrag gegeben.
Ich habe systematisch aufgeführt, was zu kontrolieren ist.
Aus den empfohlenen Schaltplänen ist der Triac TY7 für die Ansteuerung des Antriebs eindeutig ersichtlich.
Bei hoher Stromaufnahme können auch die Kontakte der Reiais oder der Gleichrichter gelitten haben.

OK TeKa, Danke dir für die Erklärung was vermutlich Peter55 meinte. Ich dachte im Testmodus sind "diese" Sensoren/Schalter egal.
Ich hab's aber jetzt verstanden.
Dein Beitrag 4 bezügl. Schaltplan, das habe ich versucht, doch da muss ich mich erst mal anmelden. Also morgen.

Dann gehe ich nochmal deinen Beitrag 4 chronologisch durch. Danke für die Hilfe.

Jetzt habe ich erstmal die LP draußen und bevor ich die wieder einbaue, würde ich schon gern den TY 7 im eingelöteten Zustand messen, geht das sinnvoll und was muss raus kommen?

Bis bald, ich melde mich so schnell ich kann. Danke für eure Hilfe.

Ein defekter Triac, der nicht durchschaltet, ist kaum messtechnisch ermittelbar.
