ESAM 6700: Display teilweise nicht mehr lesbar

Hi.

Evtl doch eine Option ohne umlaute. ...


Gibt es Bezugsquellen?

Das müsstest du dir selbst programmieren. Da bräuchtest du nen Pic Programmer. Ist aber nicht so einfach.

Ich meine die war auch in der Anleitung steht

Eine Seite vorher hat Stefan die Displayreparaturanleitung verlinkt für dich.
Da hast du auch die Bezugsquellen.

I bin glaub blind

Reparatur des LCD Display einer Delonghi ESAM 6700

Snow schreibt selber du kannst ihn direkt anschreiben wo...

Nein, dafuer braucht man einen 24-series EEPROM Programmer.

Hallo.

Geht es eigentlich nur mit dem 4x20 LCD cfah2004k-tmi-jpt


Es gibt doch noch preiswerte 4x20 er LCD .

Was muss das LCD für Spezifikationen haben damit es funktioniert

Gr

????

Hallo,
habe eine Idee, weiss aber nicht ob so etwas möglich ist. Ich habe vor, einen güstigeren 20x4 LCD-Modul kaufen, davon das Display ausbauen und nur dieses LCD tauschen (ohne Steuerplatine). Damit möchte ich das Problem mit fehlenden Umlauten lösen.
Ich habe aber noch nicht das Display von meinem ESAM6700 ausgebaut und daher weiss ich nicht ob dieser Tausch möglich ist. Ob die Displays gleiche Konstruktion haben (das neue LCD hat keine geklebte Folie, ist nur auf einem Gummikontakt gelegt).
Sicher hat schon jemand von euch diese Idee gehabt und kann mir sagen, ob das möglich ist.
Oder ich bräuchte ein paar detailierten Fotos von dem ESAM6700 Display.

Vielen Dank im Voraus.

Mehr habe ich nicht mehr gefunden.

danke, aber diese BIlder habe ich schon gesehen. Ich bräuchte sehen, wie es unter dem schwarzen plastik Rahmen aussieht. Könnte es jemand ausklipsen und fotografieren?

Ich gebe dir einen Tipp, sei schön vorsichtig, da Modul ist irre empfindlich!
Das Glas hat eine Kontaktbahn. Drückst du das Modul zu fest zusammen splittert das Glas und du kannst das nächste Modul nehmen. Wenn du aber das selbe Modell hast sollte das klappen, dieses sollte aber kleine Abweichungen in der Maße haben.Dann erübrigt sich auch die Frage wie es darunter aussieht.
Und du solltest wissen das die Fehler nicht nur von dem oberen Teil vom Modul kommen müssen, sondern auch auf der Platine vom Modul sein können an den Kontakten.

OK, danke für die Info.
Ich habe eben nicht das gleiche Modul, sondern einen günstigen HD44780 universal Modul 20x4 (einfach googeln) . Das Display sieht auf ersten Blick gleich aus (die Platine ist auch sehr ähnlich).
Aber mein ESAM6700 hat noch nicht so viele Pixelfehler, daher habe ich auch keinen Zwang. Ich vorbereite mich nur langsam
Und wenn es mal so weit ist, dass ich das Displaymodul ausbauen muss, möchte ich auch auf diese Display-Tausch-Option vorbereitet sein. Erfahrungen mit Displays habe ich genug, daher vermute ich ein Kontaktproblem direkt am Display, nicht unten auf der Platine. Zumindest 95% meiner Erfahrungen sind so.
Also wenn es so weit ist, melde ich mich wieder und werde berichten.

HD44780 wollte ich auch verbauen, da wesendlich günstiger und Umlaute im Zeichenzatz verfügbar sind. Jedoch habe ich im Vergleich der beiden Chipsätze herausgefunden, dass die Initialisierungen unterschiedlich sind und dieser Chipsatz mit großer Wahrscheinlichkeite nicht funktionieren wird. Ausporbiert habe ich es dann nicht.

Hallo zusammen,
Ich habe eine 6700 EX1 sie zeigt auf dem Display nichts an,leuchtet nur blau. Keine Streifen, Pixel oder sonstwas. Der Touch funktioniert aber.
Jetzt meine Frage, ich hätte die Maschine bei einem Kaffeevollautomaten Service und der sagte es wäre die Hauptplatine.
Ist damit jetzt die Platine am Display gemeint oder die hinten rechts an der Maschine?
Und deutet der Fehler auf einen Platinen Fehler oder auf ein Display Defekt?
Vielen Dank im voraus
Und Grüße
Sascha

Gemeint ist vermutlich die hinten an der Maschine, die sogenannte Leistungselektronik. Aber bei diesem Defekt ist es im Bedienteil das Display selbst mit der kleinen Platine.

Ok, auch wenn garkeine Pixel mehr zusehen sind?

Auch dann.

soooo, ich melde mich wieder. Mein Plan, ein günstiges HD44780 display einzubauen, hat nicht geklappt.
Der Plan war, nur das Display zu tauschen. Die Display-Platine wollte ich die originale lassen (wegen Umlauten) ... siehe oben Posting #50 .
Leider ist die "Konstruktion" nicht kompatibel. Das originale Display ist fest durch Leiterfolie mit der Platine verbunden. Schlimmer ist aber, dass das neue HD44780-Display etwas breiter und länger ist als das Original.

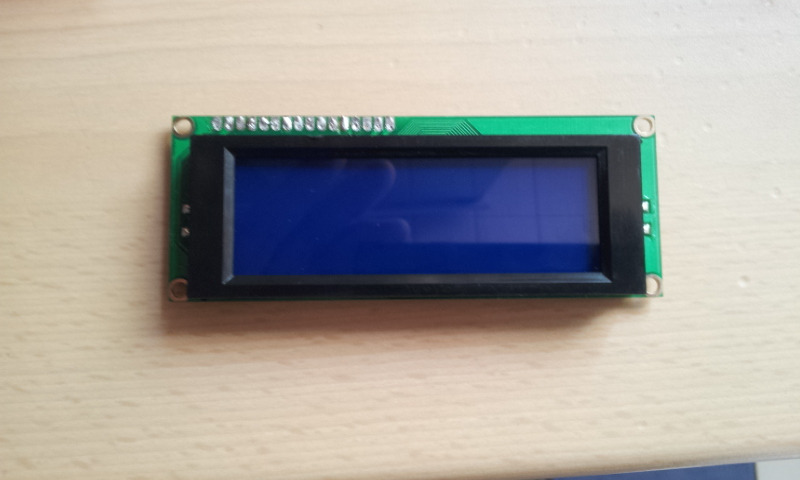

Da ich mein originales Display immer noch problemlos ablesen kann (siehe Foto), werde ich noch weiter suchen. Vielleicht finde ich ein passendes Display mit den gleichen Abmessungen. Dann melde ich mich wieder ....
