DeLonghi ecam 26.455 PrimaDonna Ventile Einbaurichtung

Mit Sicht auf die Ventile:

MV1 = ----> Also 1-2
MV2 = <-----> 2-3 1=Stop
MV3 = <----- 2-1

LG

Du hast natürlich vollkommen Recht !
Habe meinen Beitrag noch mal überarbeitet

LG

Hallo,

der schwarze Punkt zeigt immer den Eintritt des Mediums in das Ventil und nicht den Austritt!

MfG
heiheof1

Zitat von heihof1

Hallo,

der schwarze Punkt zeigt immer den Eintritt des Mediums in das Ventil und nicht den Austritt!

MfG
heiheof1

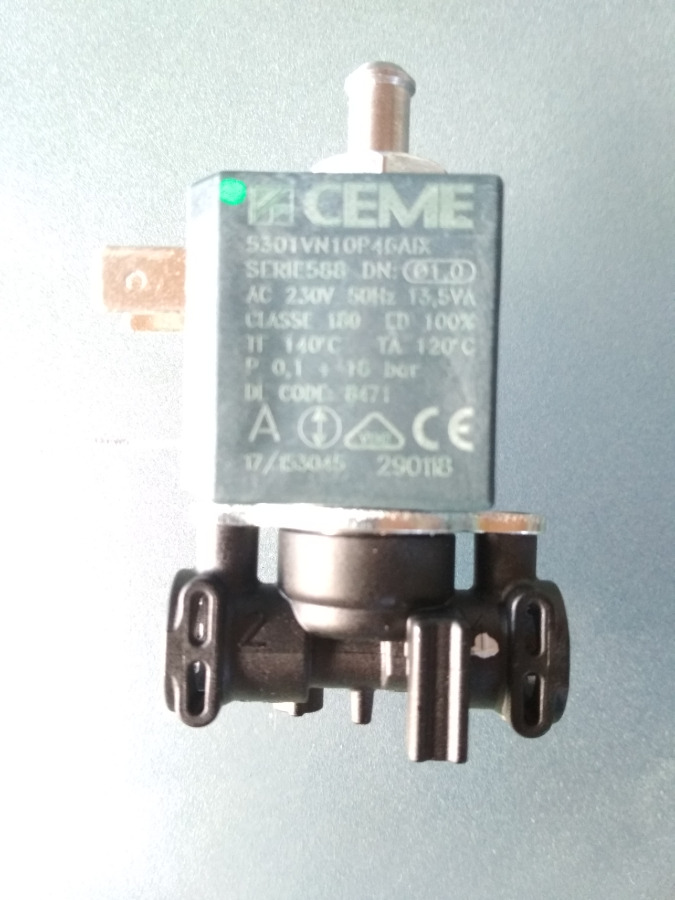

Muss ich widersprechen. Am leichtesten kann man es an einem 3-Wegeventil erkennen. Dieses kann man im geschlossenen Zustand vom Ausgang zum oberen Anschluß durchblasen. Am Ausgang ist ein weißer Punkt (da der Grundkörper schwarz ist) und wenn man in den Ausgang reinschaut, sieht man eine plane Fläche. Schaut man jetzt bei einem 2-Wegeventil rein, sieht man bei dem mit einem schwarzen Punkt gekennzeichneten Anschluss eine plane Fläche, also der Ausgang. Früher bei den Metallventilen war es noch besser zu sehen.

Hallo Stefan,

habe bisher noch kein Magnetventil von DeLonghi mit schwarzem Grundkörper gesehen. Grundsätzlich sind bei ECAM 26.455 m. E. nur Magnetventile mit weißem Grundkörper verbaut. Bei diesen Ventilen ist immer eine 1 und eine 2 zu sehen, die man leider nur mit Lupe gut erkennt. "1" dürfte nach Adam Riese der Eintritt und "2" der Austritt am Ventil sein, sonst klappt was mit der Logik nicht! Damit der Nutzer den Eintritt schneller erkennt hat der Hersteller einen schwarzen Punkt an diese Stelle gesetzt. Im Übrigen schau dir mal das Bild mit dem Einbauzustand des MV3 in diesem Beitrag an, da ist eindeutig zu erkennen, dass der Eintritt richtig angeschlossen einen schwarzen Punkt zeigt. Wie MV mit schwarzem Grundkörper gezeichnet sind entzieht sich meiner Kenntnis, da ich noch kein derartiges Modell gesehen habe. Bitte mal als Faktencheck überprüfen...

Mit freundlichen Grüßen
heihof1

soviel ich weiß auch mit 1 und 2

Zitat von heihof1

"1" dürfte nach Adam Riese der Eintritt und "2" der Austritt am Ventil sein, sonst klappt was mit der Logik nicht!

Manchmal ist es logisch, daß man mit dem Kopf schütteln muss :1f609: Ich geb dir aber Recht, ich hätte es auch mit 1:Eingang und 2:Ausgang gemacht. Ist es aber nicht. Der Punkt ist bei 1 und kennzeichnet den Ausgang. Ich hab mir jetzt etliche Ventile auf Bildern ausgeschaut und es schaut überall so aus. Kann natürlich sein, daß DL die bei bestimmten Modellen andersrum verwendet.
Ausserdem gibt es ja noch die Aussage vom Ventilhersteller:

Zitat von Marvic

ich habe jetzt mal beim Hersteller gefragt. Für das MV1 habe ich folgende Antwort bekommen. Auf dem Ventilkörper ist immer ein schwarzer Punkt. Dieser bezeichnet den Ventilausgang.
