WMF 1000 pro s Platine

Schreib mal bitte die Typenbezeichnung der Heizungsrelais oben links auf dem Foto ab und poste die hier.
Im Foto selbst ist die Bezeichnung nicht zu erkennen.

ok, ich habe hier nur RT131024, grundsätzlich die gleichen Daten, aber das Pinout des Schaltausgangs ist spiegelverkehrt, das wird also nicht passen.

Wenn es das Relais beim großen C gibt, solltest Du dort zuschlagen und zwei davon bestellen. Die Heizungsrelais sollte man erfahrungsgemäß immer paarweise tauschen.

Sind ja relative grosse Pins,da geht das gut.

Glückwunsch!
Und wieder einen der genialen Maschinen vor dem Elektroschrot gerettet......
Lacht nicht, ich hab neulich bei uns am Wertstoffhof einem im Schrott gesehen.
Leider unter einem Eisenträger so verkeilt dass nicht bei zu kommen war ......

Mal eine ergänzende Frage:

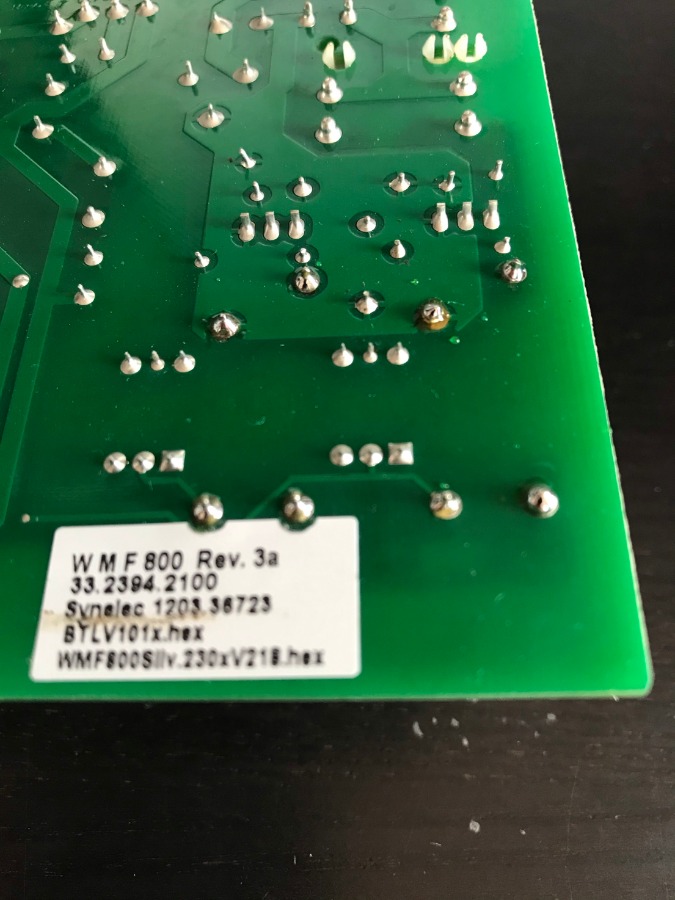

Die Platine WMF 800 Rev. 3a passt ja sowohl in die 800er als auch in die 1000er, aber bei der 1000er bin ich mir nicht sicher für welche Varianten, weiß das jemand?
900er müßte doch auch gleich sein, oder?

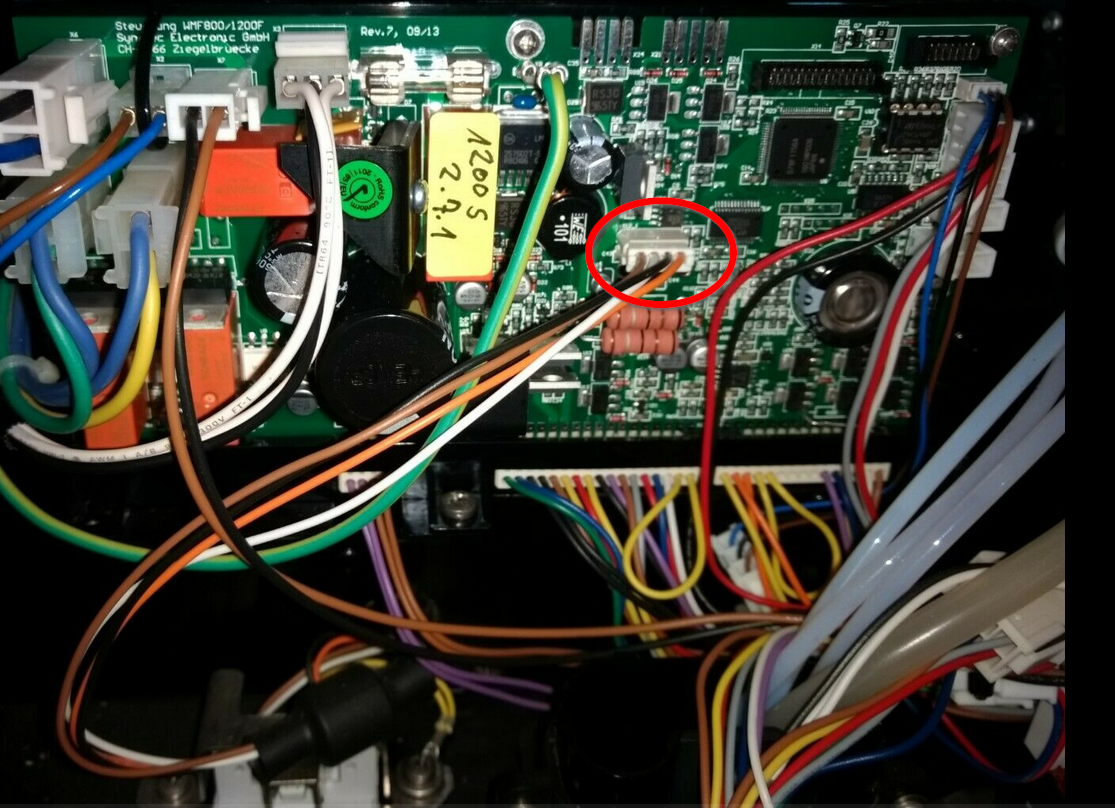

Firmware für alle Varianten habe ich zur Hand und kann flashen, aber die Platine WMF800/1000 Rev. 7 hat beispielsweise einen Anschluss (wofür?), den die 3a nicht hat.

Hallo Sui77....

meines Wissens passen die PCB der 800er auch in die 1000S und 1000Pro S. Also in die neueren mit dem Kunstsstoffinnenleben.
Und sie sollten nach meinen Unterlagen auch für die 900er gehen. Sie passen nicht in die 1000er der First und 2nd Generation, die haben einen der Sinea 2004 kompatible Platine....

Zu dem Anschluss kann ich Dir leider nichts sagen, kann das sein dass der für die 1200S benötigt wird? Die Rev 7 ist ja auch für die 800/1200F auf Deinem Bild gelabelt....

@sc-6000

Danke...ich Depp hab die 1200 überlesen :1f644:

Fein, dann weiß ich Bescheid.

Letzte Frage: Irgendjemand meinte mal, dass man die 900er FW auf die 800er flashen kann, weil da irgendeine Funktion drin sein soll, die die 800er nicht hat.
Weißt du das aus dem Stand?

Frag nur, weil ich eine Platine bekommen habe, die ich wohl verkaufeb mag und dann kann ich die für 800/900/1000 anbieten

Die 900er läuft auf der 800er, kein Problem.

Zitat von Sui77

Letzte Frage: Irgendjemand meinte mal, dass man die 900er FW auf die 800er flashen kann, weil da irgendeine Funktion drin sein soll, die die 800er nicht hat.
Weißt du das aus dem Stand?

Hmmmm..

Hab mir Deine Frage noch mal genauer durchgelesen und weis ehrlich gerade nicht so recht was du damit meinst.....

Möglichkeit 1: Du willst wissen ob, Du auf die PCB aus einer 800er eine 900er FW laden und dann in einer 900er betreiben kannst --> JA das geht.
Möglichkeit 2: Du willst eine in einer 800er verbauten PCB mit einer 900er FW flashen um die Funktionen der 900er zu nutzen?
Dann frage ich mich wie soll das gehen? Die 900er hat meines Wissens zwei Funktionen, die die 800er nicht hat . Erstens, die Tassenvorwärmung via Dampf auf einem Auslass in der Tropfschale, dazu fehlt der 800er die
maschinenseitige HW. Zweitens, die Kannenfunktion, die kann man aber mit der ominösen ServiceSW auch in der 800er freischalten....
Möglichkeit 3: ??? Hab ich eine übersehen ....

Ich habe wahrscheinlich ebenfalls Probleme mit meiner Platine (WMF800 Rev.3, 01/08, CW) kann das jemand fixen?

Ich Suche noch nach Hinweisen um das Drumherum zu testen (hier) aber nach allem was ich so gelesen habe wird es wohl die Platine sein.

Zitat von Sui77

Mal eine ergänzende Frage:

Die Platine WMF 800 Rev. 3a passt ja sowohl in die 800er als auch in die 1000er, aber bei der 1000er bin ich mir nicht sicher für welche Varianten, weiß das jemand?
900er müßte doch auch gleich sein, oder?

Firmware für alle Varianten habe ich zur Hand und kann flashen, aber die Platine WMF800/1000 Rev. 7 hat beispielsweise einen Anschluss (wofür?), den die 3a nicht hat.

Hallo, meine 1000S Platine ist defekt (schaltet beim Hochfahren ab) Ich habe ein 800er Platine V03 da. Wer kann mir helfen, um die 800er zu flashen?
